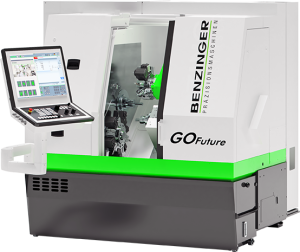

Kurzdrehmaschine GoFuture

Auf 370 mm X-Hub lassen sich bei der GoFuture eine große Anzahl von Werkzeugen linear aufbauen. Sie realisieren somit kürzeste Taktzeiten, da die Werkzeugwechselzeiten äußerst gering sind. Durch die Reduzierung von Schnittstellen und einem direkten Werkzeugaufbau erzielen Sie ein Höchstmaß an Steifigkeit im Aufbau und darüber hinaus eine gute Dämpfung der Werkzeuge. Die Optionale Y-Achse macht die B1 einzigartig am Markt!

Übersicht der Ausbaustufen

– B1 eine Spindel und linearem Werkzeugaufbau
– B2 eine Spindel mit VDI25 Revolver 12/16-fach
– B3 Haupt- und Gegenspindel mit einem VDI25 Revolver
– B4 eine Spindel mit VDI25 Revolver, Reitstock ( manuell oder NC )
– B6 Haupt- und Gegenspindel mit zwei Revolvern 12/16-fach
– Bx 5-Achs Dreh- Fräszentrum mit schwenkbarer HSK-32 Frässpindel

Technische Daten

– Verfahrweg X-Achse 370mm ( 185mm B3 )
– Verfahrweg Z1-Achse 250mm, Z2-Achse 270mm
– Verfahrweg Y-Achse 80mm
– Eilganggeschwindigkeiten X/Y/Z 45/45/15 m/min
– Wassergekühle Motorspindel 26 / 32 / 42 mm
– Spindeldrehzahl 6.000 / 8.000 1/min
– BENZINGER Linear Werkzeugträgersystem
– Werkzeugrevolver 12-fach oder 16-fach VDI25
– feinfühliges Spannen mit Gegendruck in 0,1 bar Schritten
– Steuerungen Siemens 840 D sl, Fanuc 310 is-A
– Optional mit NC Runditsch als B-Achse
– Bohr- Fräs- und Schleifspindeln
– Zahnrad Abwälzfräseinheit
– Gewindewirbel-Einheit
– IB Lader sehr schnelle Be- Entladeeinrichtung < 4 sek.

gofuture

Längs verfahrbare Entladeeinrichtung für Be- / Entladung an Haupt- / und gegenspindel

gofuture

Das Mikroskop dient der Ermittlung der Werkzeugkorrekturdaten in der Maschine

gofuture

Scheibenrevolver der Baugröße VDI25 mit 12 Stationen für angetriebene Werkzeuge
