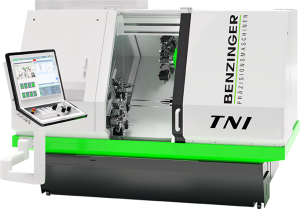

CNC Kurzdrehmaschine TNI-B2
Die Maschine TNI-B2 ist eine CNC Kurzdrehmaschine, konzipiert für die Komplettbearbeitung in Folge. Ausgestattet ist die Maschine mit zwei koaxialen Arbeitsspindeln, wobei die Hauptspindel stationär aufgebaut ist und die Gegenspindel in Z-Richtung zur Teileübernahme verfahren wird. Des weiteren ein Kreuzschlitten mit einem Sternrevolver mit Schaftaufnahme VDI 25, der sowohl an der Haupt- wie an der Gegenspindel zum Einsatz kommt.
Technische Daten
– Verfahrweg X1-Achse 180mm, X2-Achse 195mm, X3-Achse 170mm
– Verfahrweg Z1-Achse 340mm, Z2-Achse 440mm, Z3-Achse 180mm
– Verfahrweg Y1-Achse 80mm, Y2-Aachse 65mm
– Eilganggeschwindigkeiten X/Y/Z 30/30/10 m/min
– Wassergekühle Motorspindel 32 / 42 mm
– Gegenspindel 26 / 32mm
– Spindeldrehzahl 6.000 / 8.000 1/min
– BENZINGER Linear Werkzeugträgersystem
– Werkzeugrevolver 12/16-fach VDI25
– Spindelrevolver 7-fach VDI16
– Maschinengewicht ab 4.0 t
– Steuerungen Siemens 840 D sl, Fanuc 310 is-A
– Optional Hydrostatisch gelagerte Drehspindel
Weitere Ausbaustufen
TNI-B6, TNI-B8, TNI-B10, TNI-B12
tni
Simultanbearbeitung an Haupt-/ und Gegenspindel
tni
Bearbeitung von langen Werkstücken mit Gegenspitze an zwei Revolvern
tni
Der Spindelrevolver, ausgestattet mit einem Gegenhalter dient als Reitstock
